一、產品簡介

氣流粉碎機描述

1、整(zheng)套設(she)備經(jing)精密(mi)數控(kong)機(ji)床、精密(mi)焊接(jie)等加工(gong)工(gong)藝(yi)制作(zuo)而成(cheng)，每(mei)個環節(jie)都有特殊的(de)制作(zuo)和裝(zhuang)配(pei)要求，整(zheng)機(ji)易(yi)拆裝(zhuang)，內部無任何死角，清潔方(fang)便，結合所(suo)粉(fen)(fen)碎(sui)物料的(de)特性，保證(zheng)物料的(de)純度，是專門的(de)超(chao)微粉(fen)(fen)碎(sui)設(she)備。

2、 QL工作(zuo)原理(li)：壓縮(suo)空氣(qi)(qi)經干燥過濾(lv)后，通過超音速拉瓦爾噴嘴高速射入粉碎(sui)(sui)腔，在多股高壓氣(qi)(qi)流(liu)的(de)交匯點處物(wu)料被反復碰撞、摩擦、剪切而粉碎(sui)(sui)，粉碎(sui)(sui)后的(de)物(wu)料在風機向心力(li)作(zuo)用(yong)下隨上升氣(qi)(qi)流(liu)運動(dong)到分(fen)級(ji)(ji)區，在高速旋(xuan)轉的(de)分(fen)級(ji)(ji)葉輪(lun)產(chan)生的(de)強(qiang)大(da)離(li)(li)心力(li)作(zuo)用(yong)下，使(shi)粗細(xi)(xi)物(wu)料充分(fen)分(fen)離(li)(li)，符(fu)合(he)粒度要求的(de)細(xi)(xi)顆粒通過分(fen)級(ji)(ji)葉輪(lun)進入旋(xuan)風分(fen)離(li)(li)器(qi)(qi)收集，粗顆粒下降至粉碎(sui)(sui)區繼續粉碎(sui)(sui)，布袋收集器(qi)(qi)收集微(wei)細(xi)(xi)產(chan)品，凈化(hua)空氣(qi)(qi)由引(yin)風機排出，整機系統負壓運行，使(shi)環境無(wu)粉塵。

3、 QL系列氣流(liu)粉碎機特(te)點：

（1）.適于干性、脆性物料的超細粉碎；
（2）.物料靠粉體間自我粉碎，產品純度高；
（3）.沒有運轉部件，零部件磨損小；
（4）.密閉無粉塵飛揚，環保；
（5）.噪聲低，無振動，拆洗方便；
（6）.根據不同性質的(de)物料，選(xuan)擇(ze)相應的(de)內襯材(cai)料防護；

（7）.生產能力與原料粒度(du)、比重、硬度(du)、水分等指標切相(xiang)關；

（8）.整機結(jie)構緊湊(cou)，占地空間小；

（9）.可與(yu)前(qian)工序(xu)設備(bei)對(dui)接，還可以與(yu)分級(ji)機(ji)串聯，分出不同的粒度段，更具經濟性(xing)；

（10）.分級葉輪嚴格按德(de)國(guo)加工工藝制作，更穩定(ding)可(ke)靠，葉輪材料(liao)種類多，有鋯鋁(lv)陶瓷型(xing)、鎢鈷(gu)合金型(xing)、氮化硅型(xing)、不銹鋼型(xing)等；

（11）. 可采用(yong)PLC對各控(kong)制(zhi)點(dian)進行自動互鎖及一鍵啟(qi)動控(kong)制(zhi)。

二、設備結構與工作原理

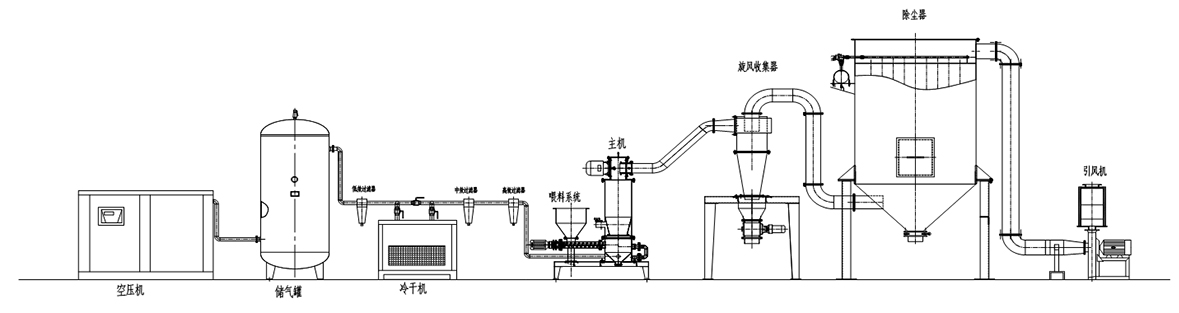

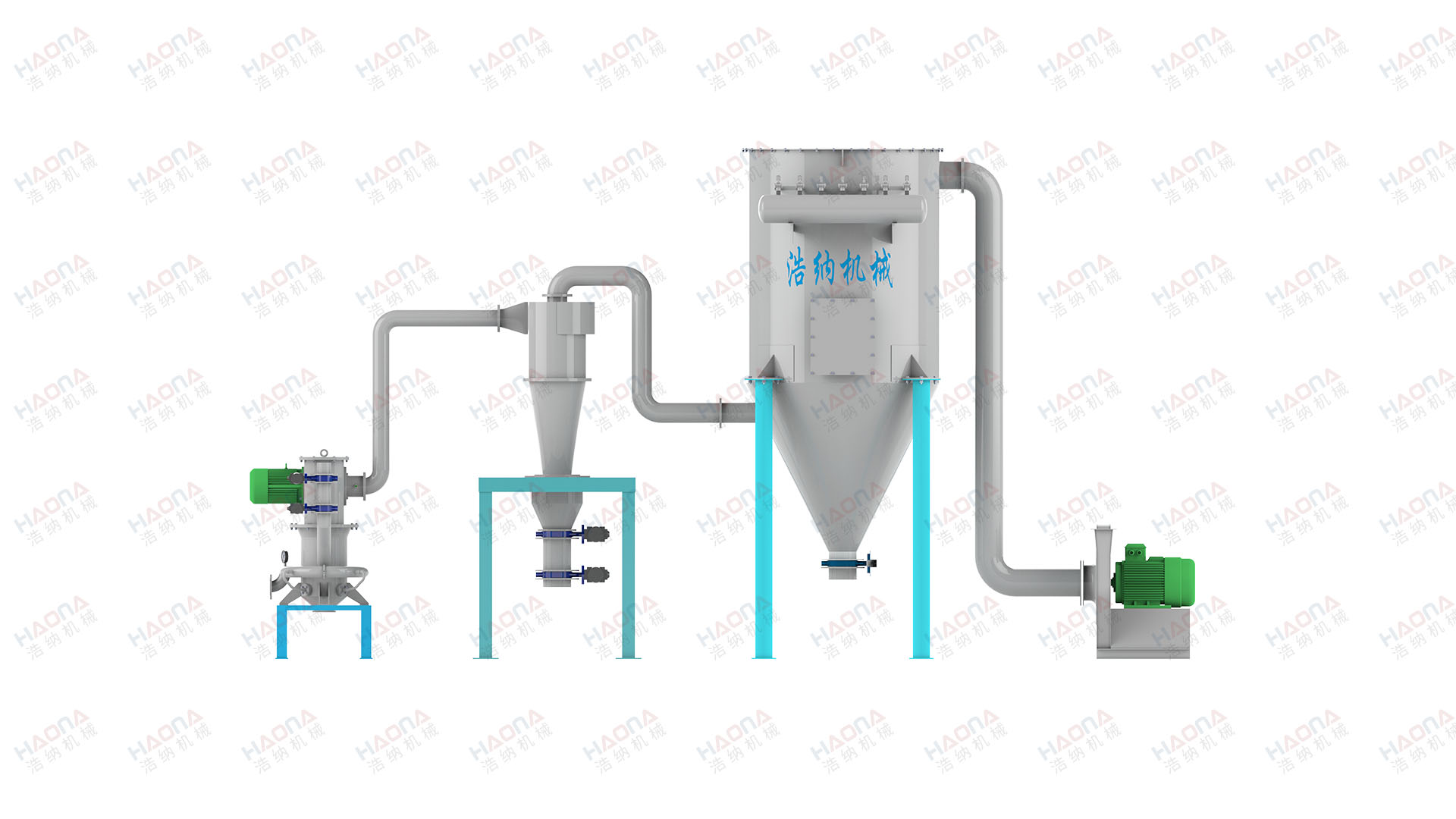

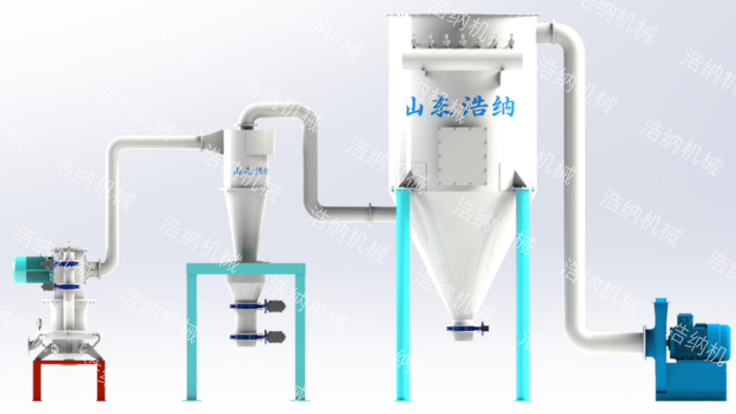

QL型氣流粉(fen)碎機，是我(wo)公司(si)引進德國粉(fen)體公司(si)的(de)粉(fen)碎、分(fen)級技術，生產的(de)粉(fen)碎設備。整套流程由粉(fen)碎機、旋風(feng)分(fen)離器(qi)、除塵器(qi)、引風(feng)機和氣源(yuan)系統(tong)組(zu)成(cheng)。

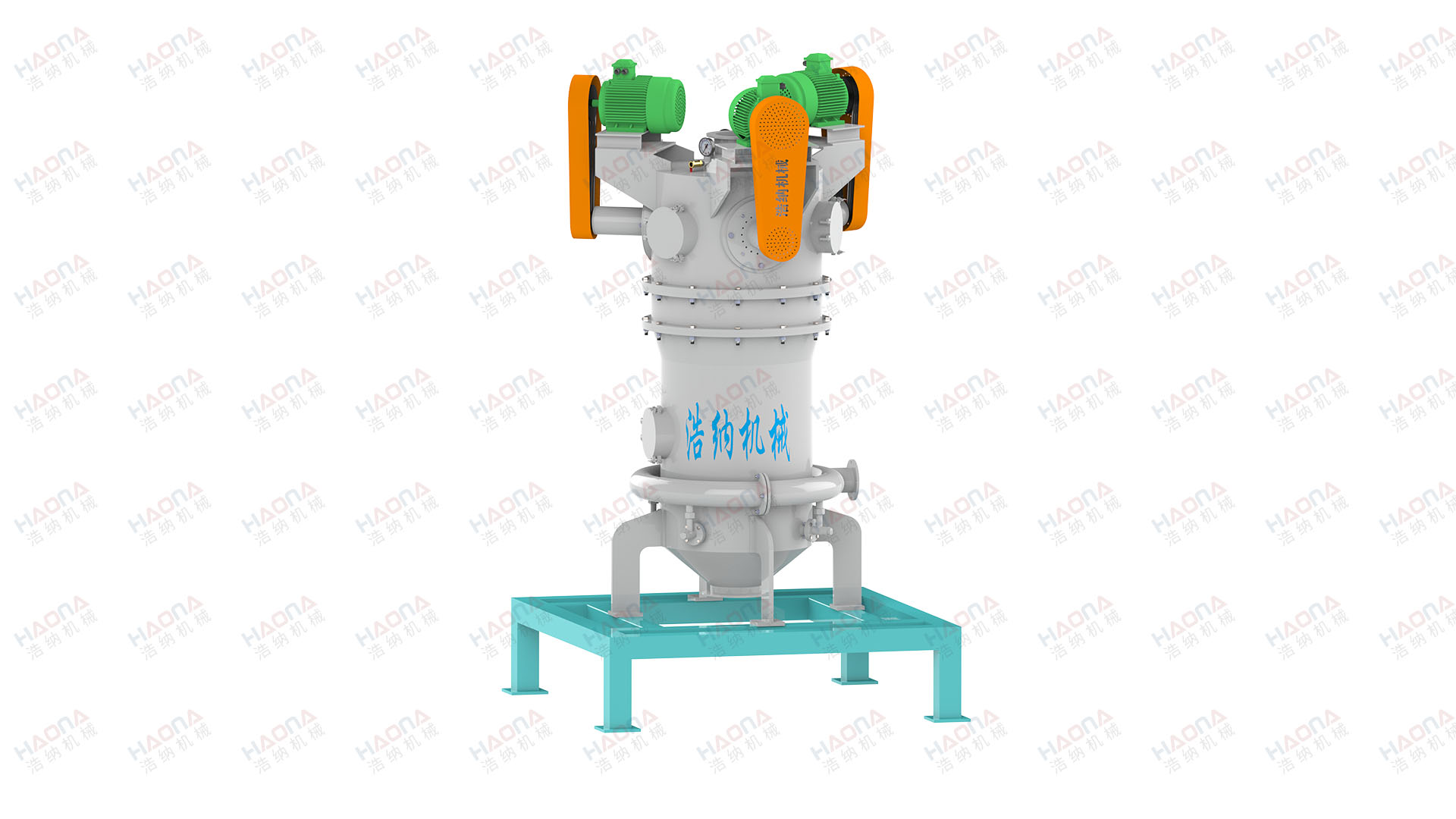

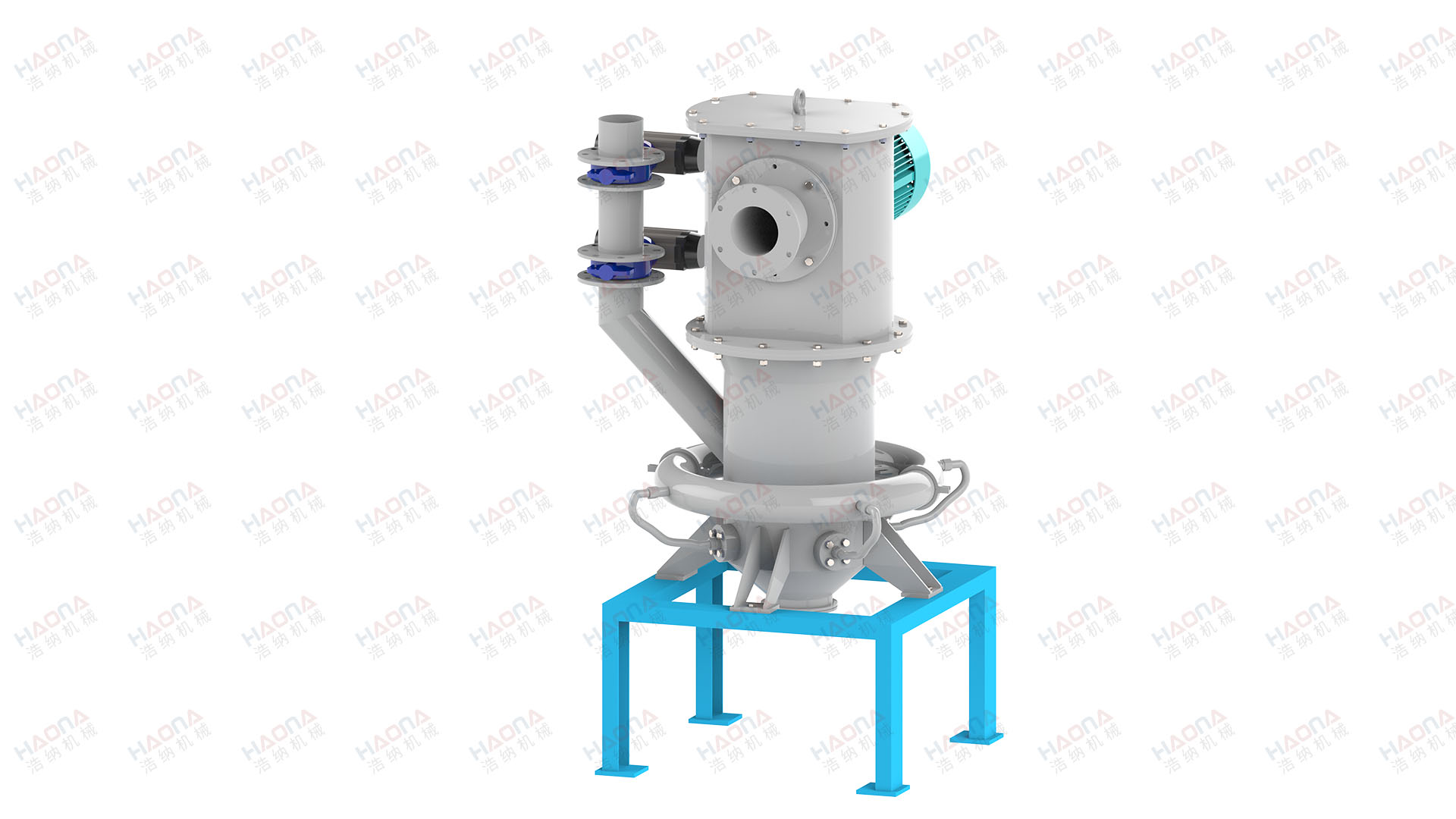

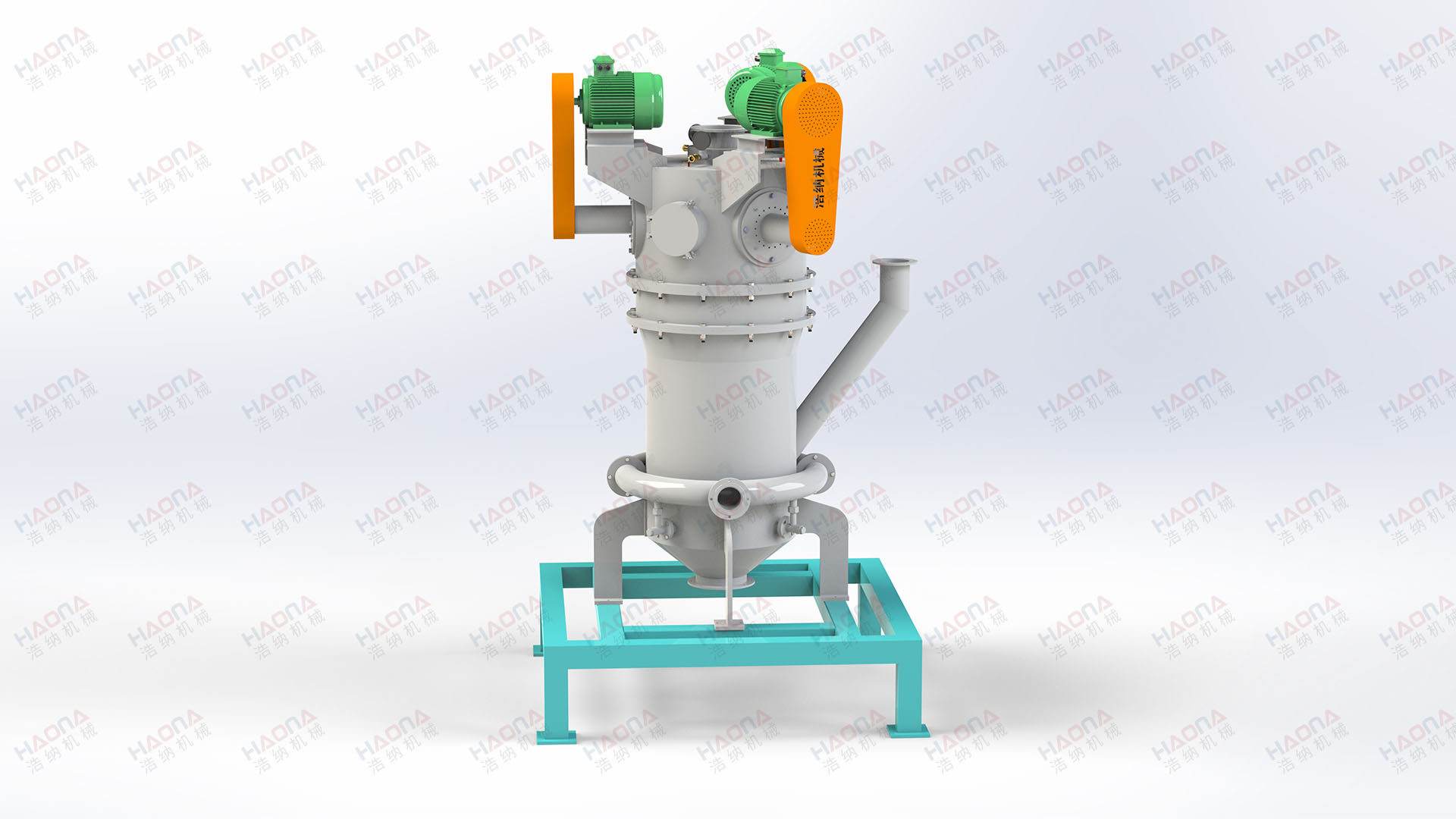

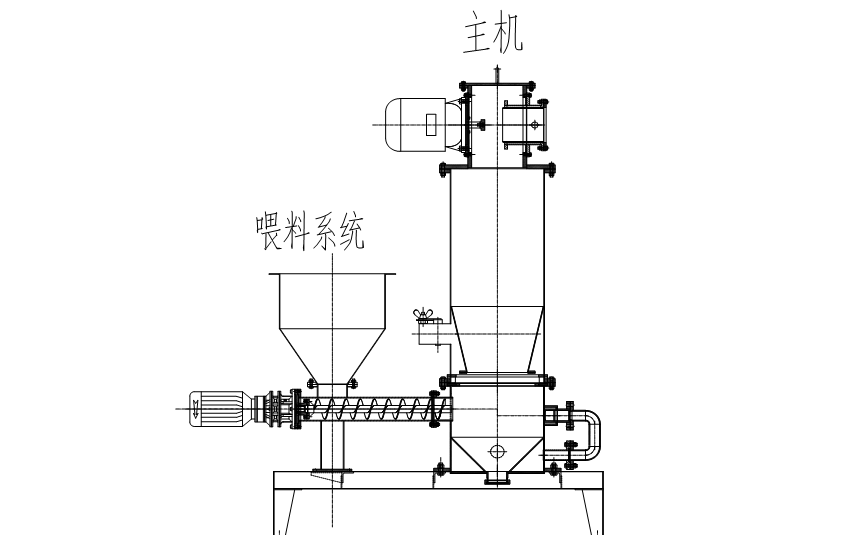

氣(qi)(qi)(qi)流(liu)(liu)粉(fen)碎機(ji)主(zhu)機(ji):氣(qi)(qi)(qi)流(liu)(liu)粉(fen)碎機(ji)主(zhu)機(ji)主(zhu)要(yao)(yao)由(you)電機(ji)、分(fen)(fen)級(ji)(ji)輪、筒(tong)體、拉(la)瓦爾噴嘴、導流(liu)(liu)罩、補風(feng)(feng)口等組成，原料(liao)由(you)喂料(liao)系統均(jun)勻(yun)的(de)進(jin)入(ru)氣(qi)(qi)(qi)流(liu)(liu)粉(fen)碎機(ji)腔(qiang)(qiang)體內。壓縮空(kong)氣(qi)(qi)(qi)經(jing)干燥過(guo)(guo)濾(lv)后，通過(guo)(guo)拉(la)瓦爾噴嘴高速射入(ru)粉(fen)碎腔(qiang)(qiang)，在多股高壓氣(qi)(qi)(qi)流(liu)(liu)的(de)交匯點處(chu)物料(liao)與物料(liao)之間反復(fu)碰(peng)撞、摩擦、剪(jian)切而粉(fen)碎，粉(fen)碎后的(de)物料(liao)在風(feng)(feng)機(ji)向心力(li)的(de)作用(yong)下隨上升氣(qi)(qi)(qi)流(liu)(liu)運動(dong)到分(fen)(fen)級(ji)(ji)區，在高速旋轉的(de)分(fen)(fen)級(ji)(ji)葉輪產生的(de)強大(da)離心力(li)作用(yong)下，使粗(cu)細物料(liao)充(chong)分(fen)(fen)分(fen)(fen)離，符(fu)合(he)粒(li)度要(yao)(yao)求的(de)細顆粒(li)通過(guo)(guo)分(fen)(fen)級(ji)(ji)葉輪進(jin)入(ru)旋風(feng)(feng)分(fen)(fen)離器收集，粗(cu)顆粒(li)下降至粉(fen)碎區繼續粉(fen)碎。分(fen)(fen)級(ji)(ji)機(ji)葉輪通過(guo)(guo)變頻器調整，并設(she)計了失壓保護、過(guo)(guo)電流(liu)(liu)保護、料(liao)位控制、運行狀態(tai)監(jian)視(shi)及報警(jing)系統等保護措(cuo)施。

旋風收(shou)集器(qi):是主(zhu)要產品(pin)的(de)收(shou)集系(xi)統，含塵氣流進入旋風收(shou)集器(qi)后(hou)(hou)，由于離心(xin)力的(de)作用(yong)，粉(fen)料沿筒壁成旋狀下滑，在內錐筒尾部(bu)被分離并凈(jing)化。凈(jing)化后(hou)(hou)的(de)氣體及少量微(wei)粉(fen)經過旋風中(zhong)心(xin)管排出(chu)。

脈(mo)沖(chong)袋(dai)(dai)式除塵(chen)器: 由濾(lv)(lv)(lv)袋(dai)(dai)捕集(ji)(ji)裝置(zhi)、脈(mo)沖(chong)清灰裝置(zhi)、氣(qi)(qi)動控(kong)制裝置(zhi)及脈(mo)沖(chong)控(kong)制裝置(zhi)等組(zu)成。采用(yong)較先進(jin)的電磁脈(mo)沖(chong)自動清灰，攜帶粉塵(chen)的氣(qi)(qi)體(ti)進(jin)入 濾(lv)(lv)(lv)袋(dai)(dai)除塵(chen)器后，粉塵(chen)被濾(lv)(lv)(lv)袋(dai)(dai)過(guo)(guo)濾(lv)(lv)(lv)，附著(zhu)在濾(lv)(lv)(lv)袋(dai)(dai)外表面的粉塵(chen)在脈(mo)沖(chong)反吹氣(qi)(qi)體(ti)的作用(yong)下散落(luo)在底部被收集(ji)(ji)，經過(guo)(guo)過(guo)(guo)濾(lv)(lv)(lv)后的潔凈氣(qi)(qi)體(ti)通過(guo)(guo)風機排入大(da)氣(qi)(qi)。

引風機:給整(zheng)個分級(ji)系統(tong)提供(gong)足量的動力風量，用于分級(ji)和(he)輸送(song)物料，使整(zheng)個系統(tong)在負壓下(xia)運行，避免和(he)減少粉塵外泄。

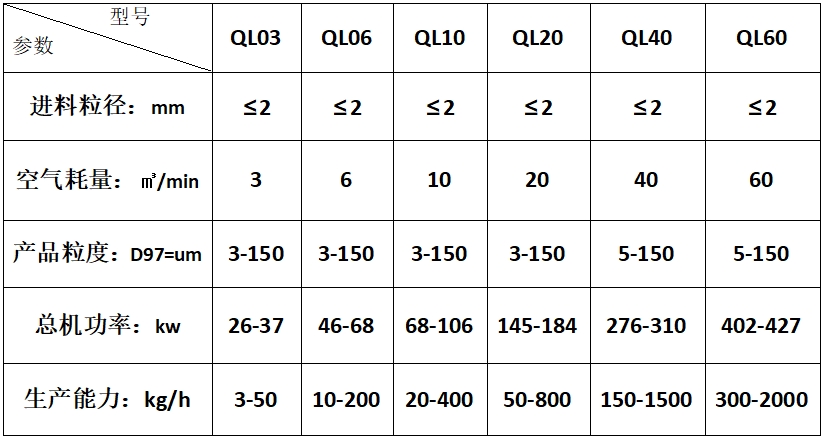

三、技術參數：

注(zhu)：生產(chan)能(neng)力及粉(fen)碎(sui)粒(li)度視物料不(bu)同及配(pei)套裝置匹配(pei)有所變(bian)(bian)化(hua)而定，設備的尺寸(cun)功率都與物料本身和技術要求有很大的關(guan)系，物料與技術要求不(bu)行相關(guan)參數也會產(chan)生變(bian)(bian)化(hua)。

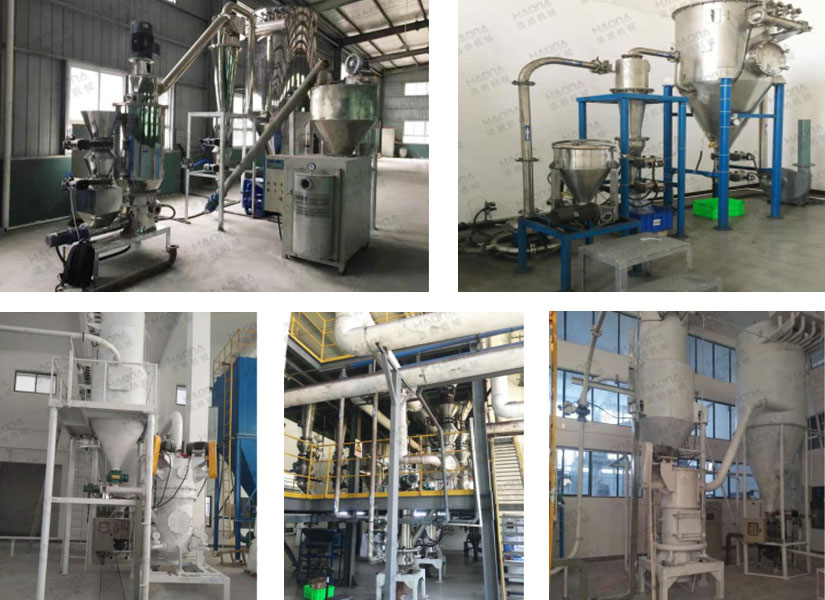

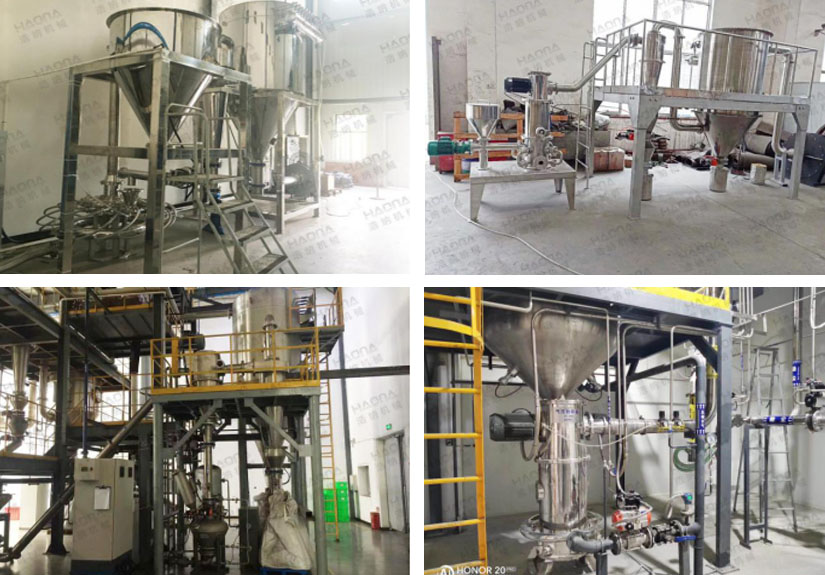

四、客戶案例：
